Rychlý detail

● Maximální rotační průměr na loži: 560 mm

● Maximální průměr posuvu příčné kluzné desky: 260 mm

● Maximální délka obrábění: 800 mm

● Maximální průměr obrábění (kotouč): 440 mm

● Maximální otáčky hlavního hřídele: 3000 ot/min

Popis

Tato řada obráběcích strojů TCK je nejprodávanějším exportním artiklem společnosti, s kompaktní konstrukcí, krásným vzhledem, velkým točivým momentem vřetena, vysokou tuhostí, stabilním a spolehlivým výkonem a vynikající přesností.

Hlavní vlastnosti stroje TCK50Ax800

● Používá konstrukci lože s celkovým sklonem 45° a je vybavena vysoce přesnou přímočarou vodicí lištou s předpětím typu Taiwan. Obráběcí stroj má vysokou přesnost polohování, plynulé odvádění nečistot a je vhodný pro vysokorychlostní a vysoce přesné obrábění.

● Používá vysoce přesnou skupinu ložisek vřetena s přesnou montáží a testem dynamického vyvážení pro zajištění vysoké přesnosti vřetena, nízké hlučnosti a vysoké tuhosti.

● Zvolte režim věže nožů, vysokou rychlost výměny nožů a vysokou přesnost polohování.

● Při posuvu ve směru X a Z je servomotor přímo spojen s drátem pomocí elastické spojky s velkým krouticím momentem a nízkou setrvačností, což zajišťuje přesnost polohování a opakovanou přesnost polohování.

● Používá pokročilé centralizované automatické mazací zařízení, pravidelné a kvantitativní automatické přerušované mazání, stabilní a spolehlivý provoz.

● Použijte hydraulické sklíčidlo pro domácnost.

● Hydraulické zadní sedadlo je zpracováno hydraulickým nastavením a hydraulickým zvedáním pístu.

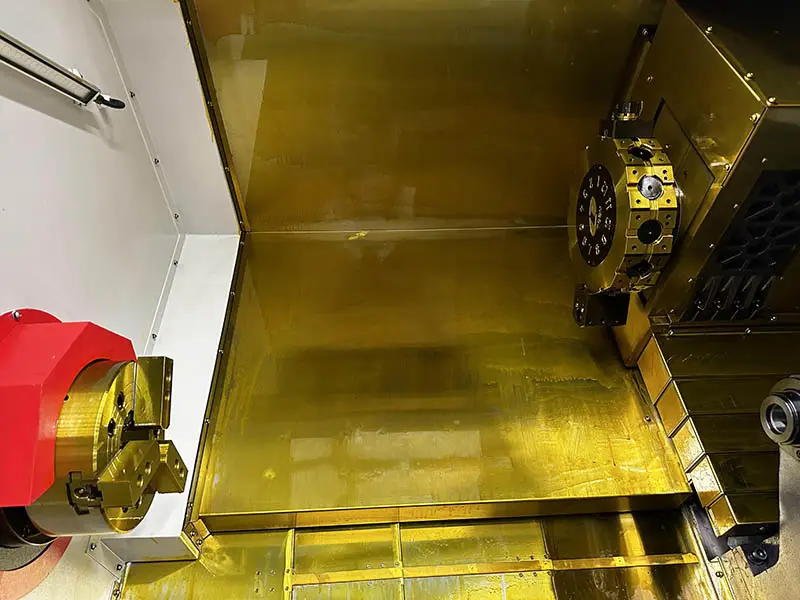

TCK50A X 800 2

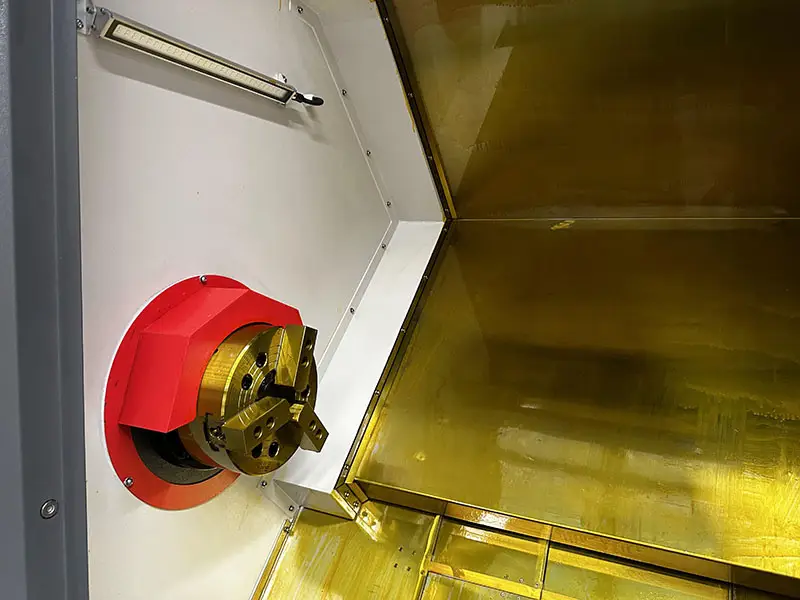

TCK50A X 800 1

TCK50A X 800 3

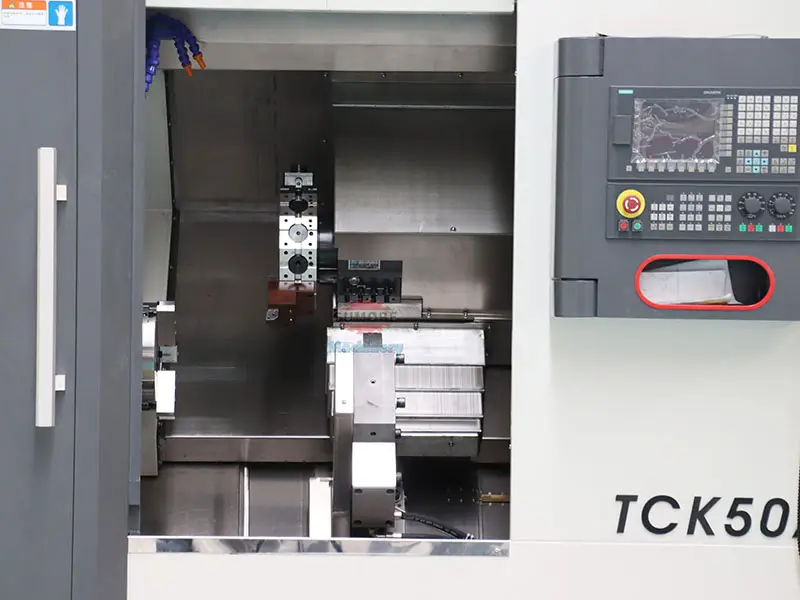

TCK50A X 800 4

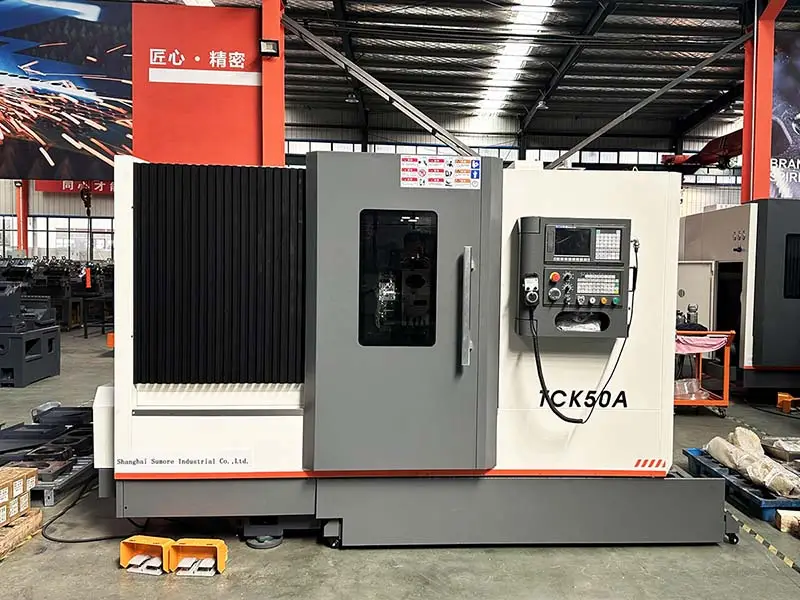

TCK50A-1

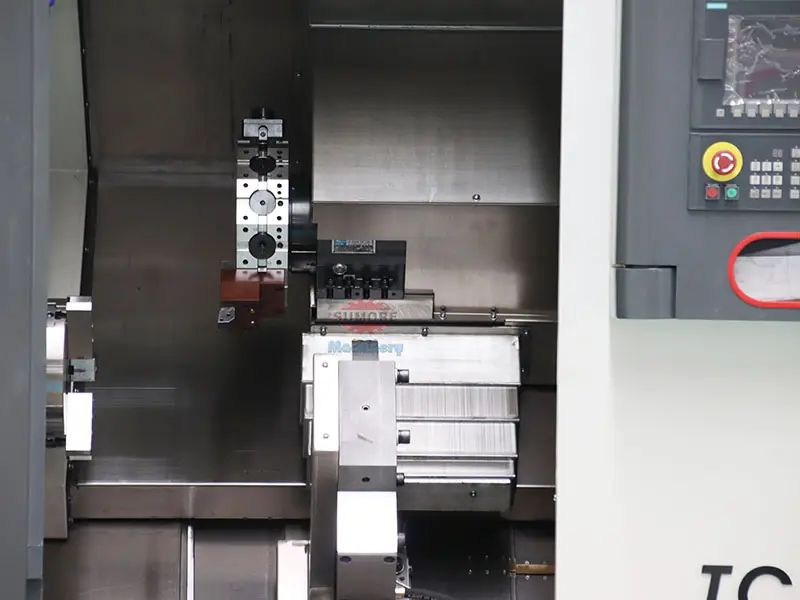

TCK50A X 800 5

TECHNICKÉ ÚDAJE

Model obráběcího stroje	Jednotka	TCK50Ax500	TCK50Ax800	TCK50Ax1500
Maximální rotační průměr na loži	mm	560	560	560
Maximální průměr skluzu příčné kluzné desky	mm	260	260	260
maximální délka obrábění	mm	500	800	1500
Maximální průměr obrábění (kotouč)	mm	400	440	440
Specifikace standardních kartových štítků	palec	10Inch	10 Inch	10 Inch
Maximální itinerář na ose X	mm	240	260	260
Maximální dráha na ose Z	mm	540	900	900
Maximální rychlost hlavního hřídele	min	3000 ot./min	3000 ot./min	3000 ot./min
Řada s proměnnou rychlostí vřetena		Plynulá variabilní rychlost	Plynulá variabilní rychlost	Plynulá variabilní rychlost
Kód konce hlavního hřídele		A2-6	A2-8	A2-8
Vřeteno skrz otvor	mm	66	86	86
Trubice skrz otvor	mm	55	75	75
Rychlá rychlost pohybu	m / min	X:18 Z:18	X:18 Z:18	X:18 Z:18
Zrychlení	mm / min	1-15000	1-15000	1-15000
Točivý moment X / Z směrem k motoru	NM	10 / 10 (směr X s aretací)	10 / 10 (směr X s aretací)	10 / 10 (směr X s aretací)
Výkon vřetenového motoru	KW	11	15	15
Stanice věže s ležícím nožem		8	8	8
Velikost těla nože	mm	2525 "	2525 "	2525 "
Maximální průměr vrtání	mm	40	40	40
Průměr objímky	mm	70	90	90
Zdvih rukávu	mm	80	80	80
Otvor pro kužel objímky zadního sedla		Mech 5 #	Mech 5 #	Mech 5 #
Maximální délka k zadnímu sedadlu	mm	450	750	750
Celková kapacita napájecího zdroje	KVA	18	18	18
Snížení kapacity nádrže	L	100	90	90
Celkový rozměr (DxŠxV)	mm	2600 * 1850 * 2000	3250 * 1860 * 2000	3950 * 1860 * 2000
Hmotnost stroje	KG	3000	4000	5500
