Name: Velká sloupová vrtačka s hlubokými otvory a čtvercovým sloupem SP5140B, vertikální vrtačka do kovu
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.7 (19 reviews)

Rychlý detail

● Maximální průměr vrtu: 40 mm

● Maximální posuvný odpor hlavní hřídele: 1600

● Maximální točivý moment vřetena: 350 N.m

● Výkon hlavního motoru: 3 kW

● Otáčky vřetena: 31.5–1400 (12. třída) ot./min

Popis

Hlavní rysy

● Obráběcí stroj se vyznačuje vysokou účinností, dobrou tuhostí, vysokou přesností, nízkou hlučností, širokým rozsahem změny otáček, centralizovaným ovládáním, novým vzhledem a pohodlným používáním a údržbou.

● Automatické obrácení řezání závitu vřetenem a palcový posuv jsou velmi výhodné pro slepé díry a díry s pevnou hloubkou.

● Víceosý stroj dokáže realizovat simultánní zpracování více otvorů a výrazně zlepšit efektivitu zpracování.

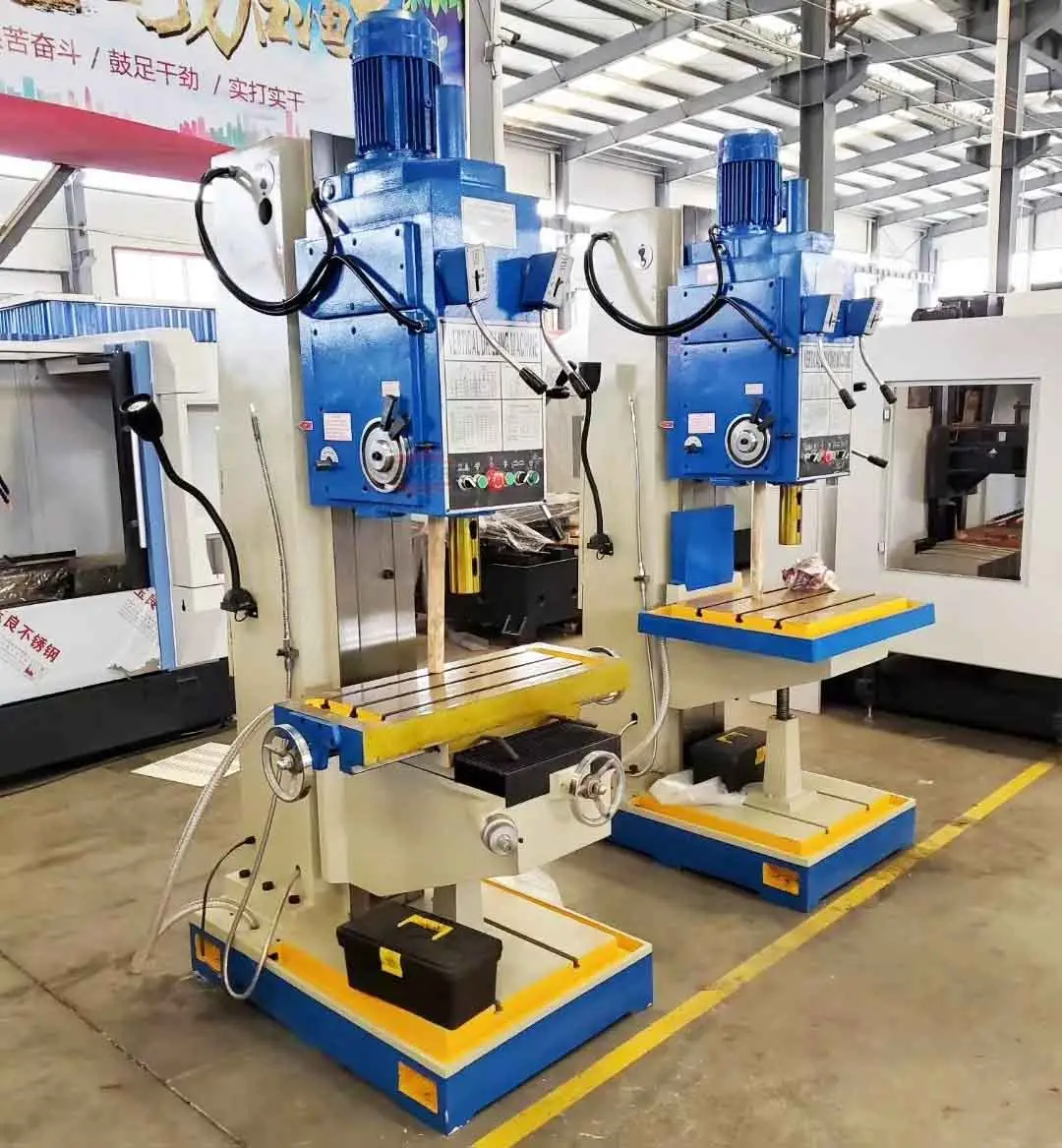

SP5140B-5180B 3

Aplikace

● Univerzální vertikální vrtací stroj Z5140B se čtvercovým sloupem, který lze použít pro vrtání, vystružování, zahlubování, zahlubování, vyvrtávání a řezání závitů.

TECHNICKÉ ÚDAJE

Model	Jednotka	Z5140B	Z5150B	SP5163B	Z5180B
Maximální průměr vrtu	mm	40	50	63	80
Maximální posuvný odpor N hlavního hřídele		1600	1600	3000	30000
Maximální točivý moment vřetena	Nm	350	350	800	800
Výkon hlavního motoru	kw	3	3	5.5	5.5
Kuželovitost hlavního kuželového otvoru	NE	4	5	5	6
Rychlost vřetena	ot / min	31.5–1400 (12. třída)	31.5–1400 (12. třída)	40–570 (9. třída)	40–570 (9. třída)
Posuv na otáčku vřetena	mm / ot	0.056–1.80 (9. třída)	0.056–1.80 (9. třída)	0.11–0.78 (6. třída)	0.11–0.78 (6. třída)
Zdvih vřetena	mm	250	250	250	250
Zdvih vřetena	mm	200	200	250	250
Vzdálenost od středové osy vřetena k sloupku mm	mm	335	335	375	375
Podélný a příčný posuv pracovního stolu	mm	/	/	/	/
Vertikální zdvih pracovního stolu v mm	mm	300	300	300	300
Maximální vzdálenost od čelní plochy vřetena k pracovnímu stolu	mm	750	750	850	850
Velikost tabulky	mm	480*560	480*560	650*550	650*550
Hmotnost obráběcího stroje		1250	1300	2500	2500
Dimenze výkresu	mm	1050 * 710 * 2540	1050 * 710 * 2540	1300 * 840 * 2580	1197 * 980 * 2797
